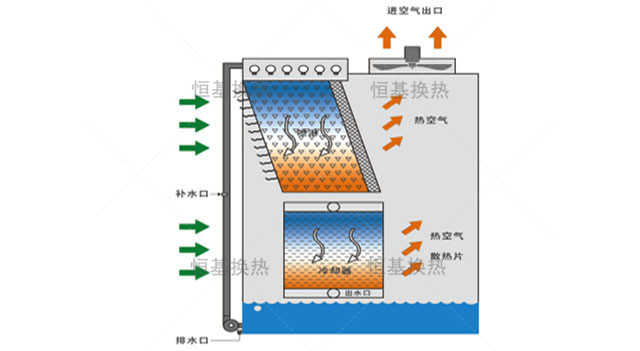

工作原理

工業流體（水、油或其他液體）在盤管中流動，盤管外壁被噴淋水包裹，流體的熱量通過管壁傳遞，與水和空氣形成飽和濕熱蒸汽，熱量由風機排入大氣，水分被擋回水槽循環噴淋，消耗量少。噴淋水在循環的過程中通過PVC散熱片降低水溫，與新鮮入風形成風水縱橫交叉流動，盤管主要依靠顯熱熱傳等方式，這樣的運行原理的中藥特點就是可能控制盤管外壁的水垢生成。

產品特點

（1）原材料
無論產品的技術含量多少，是否擁有很多專利權限，產品質量的關鍵還是在于原材料的定位，產品較高的性價比才是客戶價值的直接表現。
（2）維護方便
巨大的塔內空間，為設備的例行檢修提供變革性的便利，關鍵部位盤管的維修因為設備結構布置合理而容易很多，可以直接提升起來進行維修。
（3）防止結垢
傳統的冷凝器（閉式冷卻塔）在防止冷卻盤管結垢方面，一直沒有很好的辦法。本產品在解決冷卻盤管結垢方面是產品的一大特點。因素如下：
1、噴淋水與吸入的新空氣縱橫交叉流動，這樣噴淋水就能夠把管子外壁包裹并完全濕潤，避免了在干點結合部位生成水垢。
2、較低的水溫使得容易形成水垢的鈣離子、鎂離子等不容易附著在管壁上，避免了堆積成垢。內部空間布置里的PVC散熱層用于降低水溫。
3、換熱方式是通過管子濕潤表面的顯熱和吸收管壁的潛熱來換熱，這樣的換熱方式有利于防止結垢。

技術參數

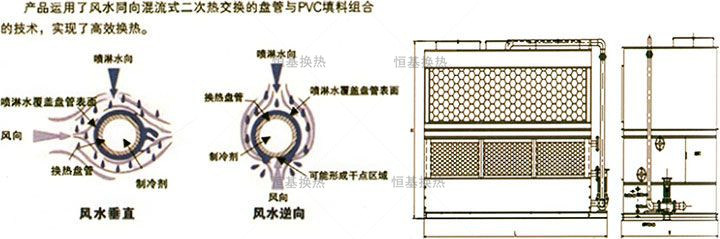

由于空氣和噴淋水同向流經盤管，噴淋水能較大程度地覆蓋在盤管表面，保證盤管表面完全濕潤。相比風水逆向的結構，大大減少了盤管壁干點和結垢的形成。

JBH系列側面進風塔，進風與噴淋水同向流動，雙進風的形式以及散熱盤管下部帶散熱片，較大限度防止盤管外壁結垢，而且冷卻效率高，特別適用于流體高溫冷卻。

JBH系列閉式冷卻塔標準配置表

型號	冷量 kcal/h	進出口徑	噴淋泵		風機		外形尺寸長X寬義高	空機質量 Kg	運行質量 Kg
型號	冷量 kcal/h	進出口徑	kw	M³/h	kw	M³/h	外形尺寸長X寬義高	空機質量 Kg	運行質量 Kg
JBH-03	48000	DN50	0.75	20	0.55×2	18000	2000×1800×2890	700	1340
JBH-04	110000	DN50	0.75	20	0.55×2	18000	2000×1800×2890	780	1380
JBH-05	150000	DN65	1.1	45	1.1×2	38000	2000×1800×2263	1200	2600
JBH-06	180000	DN65	1.1	45	1.1×2	38000	2000×1800×2263	1280	2680
JBH-07	225000	DN80	1.1	45	1.1×2	38000	2000×1800×2890	1500	3080
JBH-08	260000	DN80	1.1	45	1.1×2	38000	2000×1800×2890	1580	3180
JBH-09	300000	DN80	1.5	60	1.5×2	42420	2500×1970×2890	1660	3860
JBH-10	350000	DN80	1.5	60	1.5×2	42420	2500×1970×2890	1760	3960
JBH-12	400000	DN100	1.5	65	1.5×3	63630	3100×1970×3000	1980	4180
JBH-13	450000	DN100	1.5	65	1.5×3	63630	3100×1970×3000	2060	4260
JBH-14	500000	DN100	2.2	84	1.5×3	63630	3100×2340×3000	2400	5000
JBH-15	550000	DN100	2.2	84	1.5×3	63630	3100×2340×3000	2480	5080
JBH-17	650000	DN125	3.0	130	1.5X4	84840	3840×2340×3500	2880	6080
JBH-19	750000	DN125	3.0	130	1.5×4	84840	3840×2340×3500	3000	6200
JBH-21	900000	DN150	4.0	150	1.5×4	113160	4350×2340×3650	3280	7880
JBH-22	1000000	DN150	4.0	150	1.5×4	113160	4350×2340×3650	3360	7960
JBH24	1200000	DN200	5.5	206	2.2×4	128000	4880×2340×3670	3600	8700
JBH-25	1300000	DN200	5.5	206	2.2×4	128000	4880×2340×3670	3700	8800
JBH-26	1400000	DN200	7.5	286	3.0×4	160000	5630×2340×4070	4000	9300
JBH-27	1500000	DN200	7.5	286	3.0×4	160000	5630×2340×4070	4100	9400
JBH-28	1700000	DN200	7.5	286	3.0×4	160000	5630×2340×4070	4400	10900
JBH-30	1900000	DN250	4.0×2	360	5.5×4	316000	5330×3200×4140	4500	11000
JBH-32	2100000	DN250	4.0×2	360	5.5×4	316000	5330×3200×4140	4800	12000
JBH-34	2500000	DN300	5.5×2	446	7.5×4	348000	6000×3200×4140	5500	13600
JBH-36	2750000	DN300	5.5×2	446	7.5×4	348000	6000×3200×4140	6000	14100
JBH-38	3000000	DN300	7.5×2	572	7.5×4	348000	6200×3200×4140	8000	17000

注：技術參數隨產品不斷更新會有變化，恕不另行通知
可根據客戶需求訂購非標產品

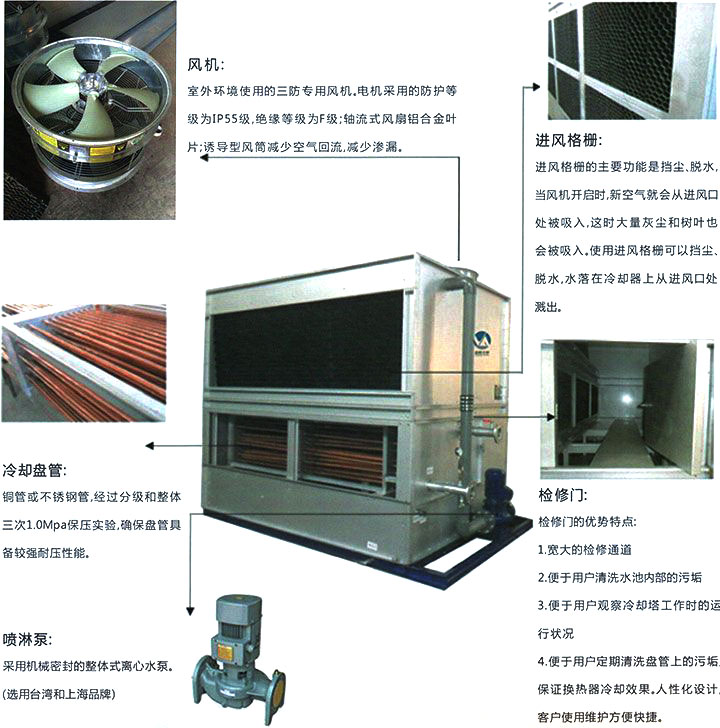

JBH閉式冷卻塔設計優勢

       1、設計中添加了噴淋水冷卻裝置，降低了噴淋水溫度；使冷卻器的迎風量及迎風面積均勻，保證了換熱效果。增加了蒸發潛熱的效率，使得冷卻塔的冷卻能力增加。有效緩解了噴淋水（因水溫≥50℃時）中鈣鎂離子在冷卻管外壁沉積水垢。降低了噴淋水的噪音（噴淋水流經PVC散熱器時緩慢下落降低了震動聲音）。
   2、風機免維護：降低維護檢修頻率及勞動強度，提高系統可靠性，JBH系列閉式冷卻塔采用直聯式軸流風機，防潮電機與葉輪直聯后，整體固定在風筒內，無皮帶老化、松弛、軸承壽命限制等問題，能確保風機的工作能力長期不降低，且工作可靠、壽命長。
   3、每臺冷卻塔都有自己的噴淋系統，這種設計有兩種好處：一是對其進行單獨維護時，可以單獨停掉噴淋泵而不影響其它噴淋泵的正常工作；二是噴淋泵可以置于冷卻塔底部空間內，不但能遮陽擋雨、防腐蝕、延長使用壽命，而且操作、維護方便。
   4、JBH閉式冷卻塔自帶控制柜一臺（含溫度傳感器1件），置于室內（泵房內）。
   4.1 噴淋泵自動控制：噴淋泵可根據溫度傳感器測得的出塔水溫信號自動控制噴淋泵的啟動或停止，以避免不必要的電能浪費，節約能源。
   4.2 高溫報警，當循環水溫超出設定的高限位時，控制柜能提供聲、光報警，以提醒人工對系統進行檢查。
   4.3 系統防凍措施：設備排水口及吹掃口進行閥門控制，設備停機時閥門打開，殘液排出機外。此部分裝有人工控制系統。

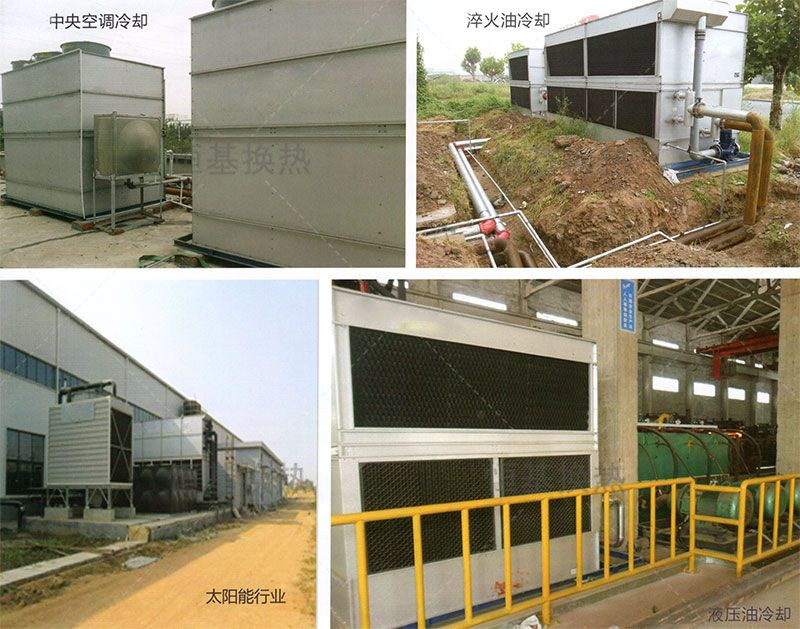

工程案例
